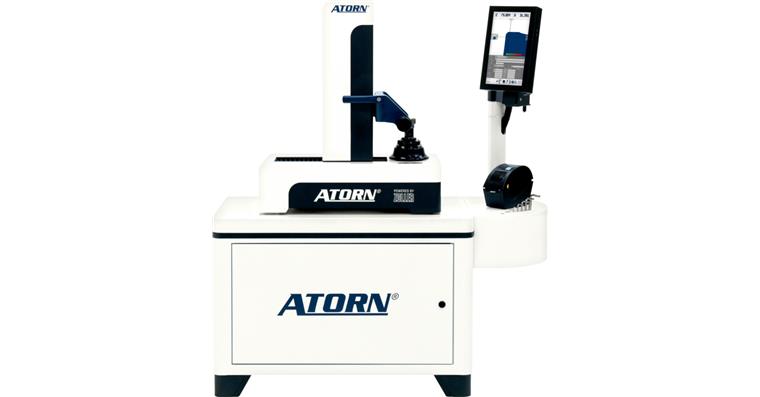

ATORN ImageController1 / 600/570 mm
Artikelnr: 1039384 504
Online-Preis:
Katalogpreis:
Sie sparen:
Wird für Sie bestellt.
Mindestbestellmenge: 1
Beschreibung
AnwendungDas ATORN ImageController1 Voreinstellgerät mit guter Ausstattung zu einem tollen Preis-Leistungs-Verhältnis. Ihre Werkzeuge können Sie schnell, einfach und µm-genau messen und einstellen. Voreinstellgeräte sind werkstattgerecht und können direkt neben der CNC-Maschine, in Bearbeitungs-und Prüfzentren oder in Messräumen aufgebaut werden. Alle wichtige Grundfunktionen für die Vermessung Ihre Werkzeuge wie die Länge, Durchmesser, Winkel, Radius, Rundlauf und Planlauf sind Standard. Ein dynamisches Fadenkreuz erfasst und misst Werkzeugschneiden automatisch im gesamten Kamerabild.
Ausführung- Hochgenauigkeitsspindel SK 50 mit integrierter Eichkante, 4 x 90° Indexierung und 360° Spindelbremse
- Untertisch in stabilem Industriedesign
- Speicher für 99 Adapter und bis zu 3.000 Werkzeuge
- Automatische Nullpunktüberwachung
- Einfache Bedienung am 13,3" vertikal Touch-Screen-Monitor
- Automatische Schneidenerkenung und Nullpunktüberwachung
- USB 2.0 Schnittstelle, Datenausgabe über USB. Ausgabe von Thermo-Etiketten
- Kompassnadel – einfache Positionierung der Kamera zur Vermessung von Sollwerten am Werkzeug
- Dynamisches Fadenkreuz für automatisches Messen
- Kraftbetätigte Werkzeugspannung (optinal).
Vorteil- Schnelles μm-genaues Vermessen und Einstellen von Werkzeugen
- 20-fache Vergrößerung der Schneide im Auflicht zur Qualitätskontrolle
- EZnavigator Kompassnadel – einfache Positionierung der Kamera zur Vermessung von Sollwerten am Werkzeug
- Vergrößerung der Schneide im Auflicht zur Qualitätskontrolle 12-fach
- USB 2.0 Schnittstelle, Datenausgabe über USB
Lieferung1 Stück ATORN ImageController1
HinweisPreis: ohne Transport, Verpackung, Schulung und Inbetriebnahmen.
Technische Daten
Marke: ATORN
Typ: ATORN 600/570 mit IC1
Messbereich X-Achse: 570 mm
Messbereich Z-Achse: 600 mm
Wiederholgenauigkeit (+/-): 0,002 mm
Rundlauftoleranz: 0,002 mm
Druckluftversorgung: 6 bar
Bildschirmdiagonale max.: 13,3 in
