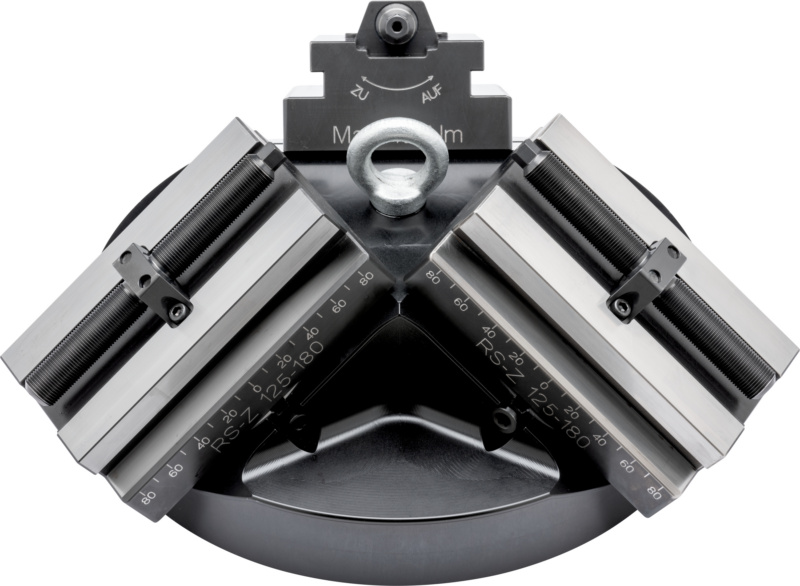

ATORN 3-fach Pyramide, inkl. Easy Point Länge max. 128 mm

ATORN 3-fach Pyramide, inkl. Easy Point Länge max. 128 mm

ATORN 3-fach Pyramide, inkl. Easy Point Länge max. 128 mm
Artikelnr: 1027691 407

Online-Preis:

Verfügbar in 5-7 Arbeitstagen

Anwendung
Für NC-Maschinen und Bearbeitungszentren; zur Steigerung der Wirtschaftlichkeit durch weniger Werkzeugwechsel und kürzere Laufzeiten pro Werkstück.

Ausführung
  • In den Grundkörper eingebrachtes ATORN Easy Point Nullpunktspannsystem sorgt für höchste flexiblität und schnelles austauschen der eingesetzten Spannmittel
  • Funktionsflächen gehärtet und geschliffen
  • Zentrische Spannung durch Links- und Rechtsgewinde der Spindel
  • Hohe Wiederholgenauigkeit
  • Anwenderfreundliche Handhabung
  • Prozesssicheres Zerspanen mit maximaler Stabilität durch bewährte Zentrischspanner RS-Z
  • Kompatibel auf ZeroClamp Spannsystem

Vorteil
  • Platzsparend und kompakt, sehr gute Zugänglichkeit für die 5-Achs-Bearbeitung
  • Weniger Werkzeugwechsel durch Mehrfachaufspannung
  • Kürzere Laufzeiten durch Optimierung der Zykluszeiten
  • Spannmittel durch ATORN Easy Point schnell tauschbar

Lieferung
1 Stück Grundkörper inkl. ATORN Easy Point Module; 3x Zentrischspannern RS-Z ohne Backen, inkl. Verpackung und Transport

Hinweis
Beispiel:
Matsuura MAM 72-35V mit 40-fach-Palettenspeicher: ursprüngliche Auslastung = 40 Werkstücke.
Mit der RS20.3P-310 können 120 Werkstücke gespannt und mannlos bearbeitet werden.

Marke: ATORN
Typ: RS-P 310 / Easy Point / ZC
Backenbreite: 75 mm
Körperhöhe: 68 mm
Körperlänge: 125 mm
Länge max.: 128 mm
Gesamthöhe: 146 mm
Spannweite min./max.: 8-100 mm
Spannkraft: 30 kN
Schlüsselweite: 12 mm

ATORN-Nr.: 22840070

EAN-Nr.: 4066107028817

Produktdatenblatt
Schlagworte:

Das könnte Sie auch interessieren

  • ATORN Flächenspannfutter SK40 (ISO 7388-1) Durchmesser 18 mm A=200 mm
  • ATORN Verpackung und Lagerungsbox für RS-P 310
  • ATORN Verpackung und Lagerungsbox für RS-P 465
  • ATORN 3-fach Pyramide, inkl. Easy Point Länge max. 128 mm
  • ATORN 3-fach Pyramide, inkl. Easy Point Länge max. 183 mm

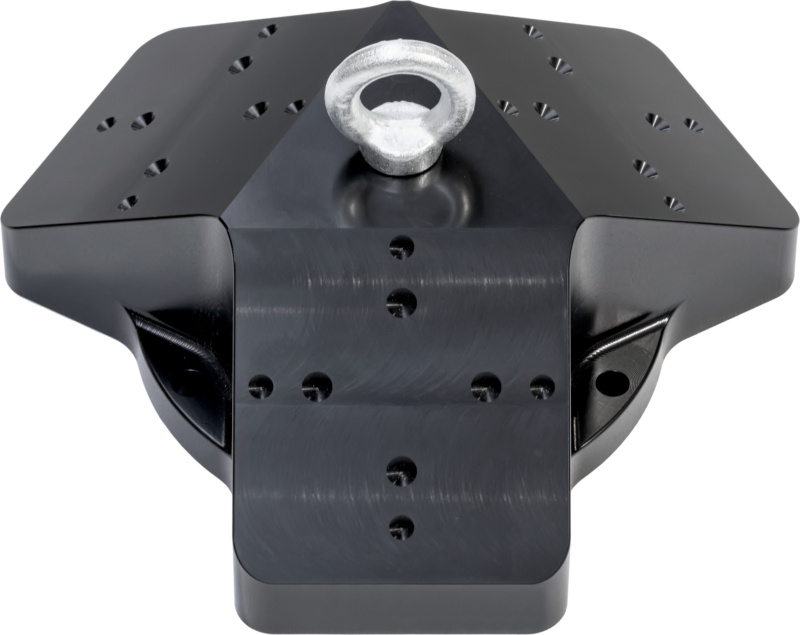

  • ATORN Grundkörper Spann-Pyramide 310
    1.764,00 €
  • ATORN Grundkörper Spann-Pyramide 465
    2.080,00 €

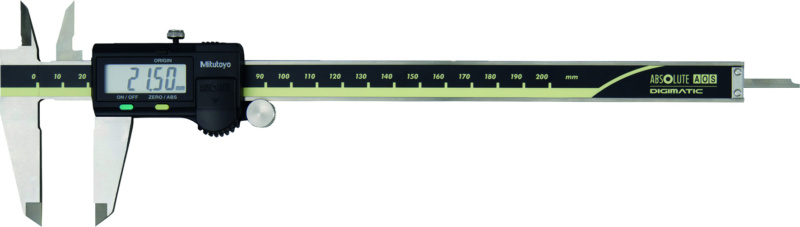

  • Digital-Taschenmessschieber 0-100 mm mit Datenausgang
