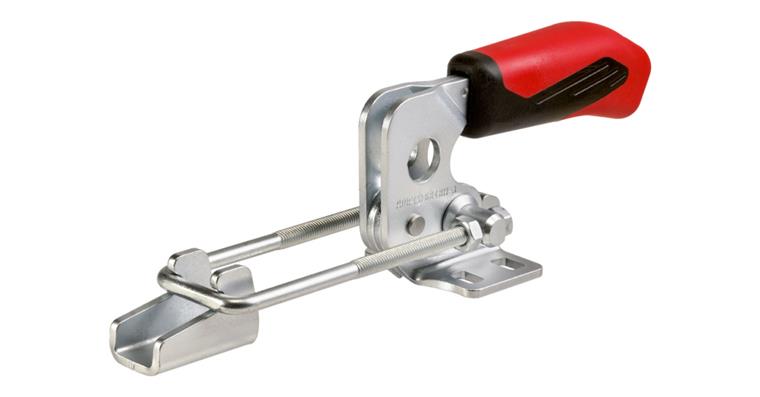

Verschlussspanner horizontal m. Gegenhalter verzinkt Zugkraft 3,2 kN V-Weg 42 mm
Artikelnr: 1027375 102
Online-Preis:
Katalogpreis:
Sie sparen:
Wird für Sie bestellt.
Mindestbestellmenge: 1
Beschreibung
AnwendungFür schnelles und sicheres Spannen auf Maschinentischen und Vorrichtungen.
Ausführung- Verzinkt und passiviert
- Niete aus rostfreiem Stahl, die in einsatzgehärteten Lagerbuchsen laufen
- Haken vergütet
- Lagerstellen gefettet
- Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente
LieferungKomplett mit Gegenhalter.
HinweisAuch in Ausführung "EDELSTAHL rostfrei" lieferbar.
Technische Daten
Marke: AMF
Größe: 3
Spannweite min./max.: 53.5-101 mm
Zugkraft max.: 3,2 kN
Gegenhalterhöhe: 19 mm
Gesamthöhe Griff unten: 70 mm
Höhe: 136 mm
Länge min./max.: 169-216 mm
Länge: 93 mm
Langlochabstand: 19 mm
Bohrungsdurchmesser: 6,5 mm
Bügeldurchmesser: 6 mm
Abstand Fußplattenbefestigung min./max.: 48.5-96 mm
Lochabstand: 14 mm
Lochabstand 1: 8 mm
Langlochabstand min./max.: 24.5-32 mm
Plattenbreite: 48 mm
Plattenlänge: 35 mm
Gewicht: 330 g
Weitere Details
Hersteller-Teilenummer:
94706
EAN-Nr.: 4020772094706
