Dreibacken-Keilstangen-Drehfutter Duro-T zyl. Aufnahme DIN 6350 Ø 160 mm

Dreibacken-Keilstangen-Drehfutter Duro-T zyl. Aufnahme DIN 6350 Ø 160 mm

Dreibacken-Keilstangen-Drehfutter Duro-T zyl. Aufnahme DIN 6350 Ø 160 mm
Artikelnr: 1026405 101

Online-Preis:

Verfügbar in 8-10 Arbeitstagen

Anwendung
Optimiert für Drehanwendungen, welche extrem hohe Spannkräfte, höchste Rundlaufgenauigkeit sowie verlässliche Dauer-Wiederholgenauigkeit erfordern.

Ausführung
  • In Verbindung mit einer Grundplatte stationärer Einsatz auf Fräsmaschinen, Teilapparate und Bearbeitungszentren
  • Backenschnellwechselsystem mit Backensicherung
  • Futterkörper komplett oberflächengehärtet
  • Sichtmarkierung für Backenschnellverstellung
  • Große Durchgangsbohrung
  • Futterkörper oberflächengehärtet
  • Für zylindrische Zentrieraufnahme DIN 6350-1

Vorteil
  • Höchste Spannkraft durch Keilstangensystem
  • Rund- und Planlauftoleranz doppelt so genau als in DIN-Genauigkeitsklasse 1 gefordert
  • Sehr hohe Backenwechsel-Wiederholgenauigkeit
  • Gewuchtet und Backen im Futter auf Rundlauf ausgeschliffen
  • Höhere Spannkraft

Lieferung
- Planspiralfutter
- Futterschlüssel
- Harte Grund- und Aufsatzbacken

Hinweis
Futter mit anderen Durchmessern auf Anfrage.

Marke: RÖHM
Außendurchmesser (Futter-Ø A): 160 mm
Zentrierdurchmesser (Zentrier-Ø E): 145 mm
Durchgangsbohrung (Durchgangsbohrung C): 42 mm
Lochkreisdurchmesser (Lochkreis-Ø G): 125 mm
Höhe ohne Backen (Futterhöhe D): 63 mm
Drehzahl max.: 5400 U/min
Gewicht: 9,3 kg
DIN: 6350-1
Backenhub: 6,2 mm
Länge 2 (K): 31,5 mm
Spannweite außen max.: 161 mm
Spannweite außen min.: 5 mm
Spannweite innen max.: 174 mm
Spannweite innen min.: 67 mm

Hersteller-Teilenummer: 437490

EAN-Nr.: 4019208227771

Produktdatenblatt
Ausführungen
loading
Schlagworte:

Das könnte Sie auch interessieren

  • Spiralbohrer HSS-PM SG-Beschichtung 118° Spitzenwinkel 3xD Ø 0,75 mm
  •
    Spiralbohrer HSS-PM SG-Beschichtung 135° Spitzenwinkel 3xD Ø 3,07 mm
  •
    Spiralbohrer HSS-PM SG-Beschichtung 135° Spitzenwinkel 3xD Ø 4,81 mm
  •
    Spiralbohrer HSS-PM SG-Beschichtung 135° Spitzenwinkel 3xD Ø 5,15 mm
  •
    ATORN Mini-Schaftfräser langer Hals 2x3x20x55 mm Z=2 HA RockTec PRO
  •
    ATORN Mini-Schaftfräser langer Hals 2x3x22x60 mm Z=2 HA RockTec PRO
  •

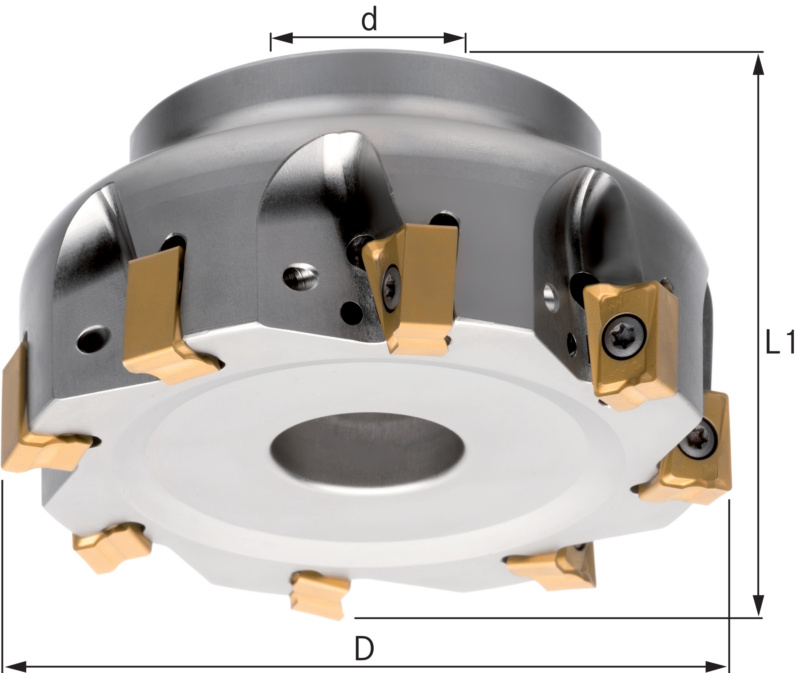

    ATORN Eckfräser 90 Grad mit Innenkühlung Durchmesser 100,0 mm Z=8
