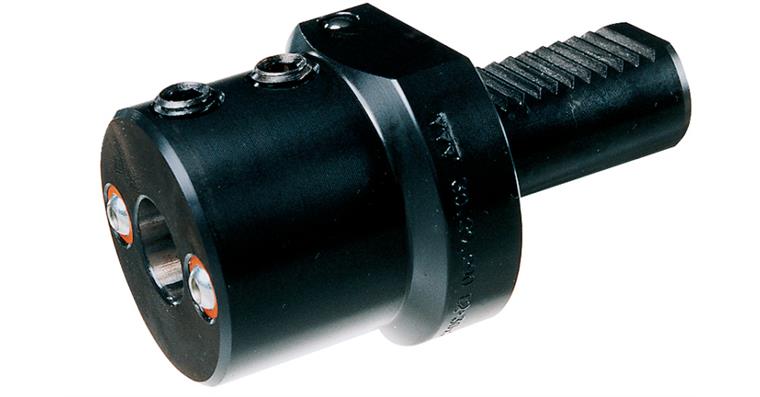

Bohrstangenaufnahme Schaft- Ø 40 mm Bohrungs-Ø 32 mm Form E2 DIN 69880

Bohrstangenaufnahme Schaft- Ø 40 mm Bohrungs-Ø 32 mm Form E2 DIN 69880

Bohrstangenaufnahme Schaft- Ø 40 mm Bohrungs-Ø 32 mm Form E2 DIN 69880
Artikelnr: 1021922 120

Online-Preis:

Noch vorrätig: 4

Anwendung
Zur Aufnahme von Bohrstangen mit zylindrischem Schaft.

Ausführung
  • Form E2, axial
  • Mit Kühlmittelzufuhr über Spritzdüsen
  • 20MnCr5 gehärtet auf 60 +/- 2 HRC
  • Komplett brüniert und sämtliche Funktionsflächen geschliffen
  • Mit Kugelspritzdüse und Gewindeanschluss für Rohrverschraubungen

Hinweis
Geeignet für Bohrstangen mit IK.

Marke: LIZZARD
VDI Aufnahmedurchmesser (VDI Aufnahmedurchmesser d): 40 mm
Spanndurchmesser (Spanndurchmesser d1): 32 mm
Außendurchmesser (D1): 72 mm
Auskraglänge (l): 75 mm
Kühlmittelzufuhr: Innenkühlung und Spritzdüsen
Bunddurchmesser (D): 83 mm
Bundhöhe (l1): 21 mm

EAN-Nr.: 4024496066247

Produktdatenblatt
