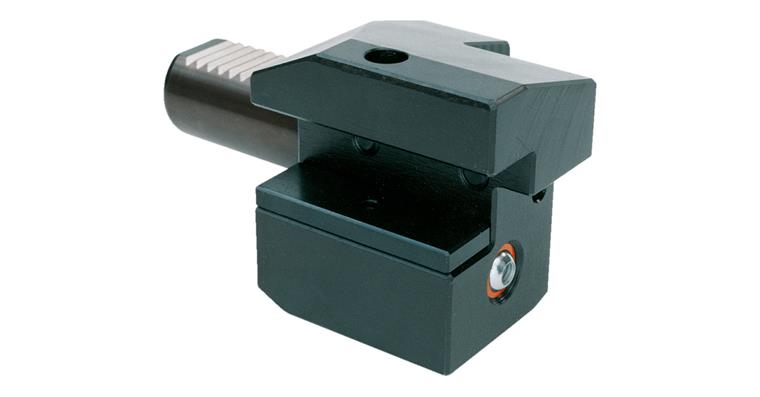

Vierkant-Längsaufnahme, Schaft-Ø 40 mm, links, Form C4, DIN 69880, Teil 4

Vierkant-Längsaufnahme, Schaft-Ø 40 mm, links, Form C4, DIN 69880, Teil 4

Vierkant-Längsaufnahme, Schaft-Ø 40 mm, links, Form C4, DIN 69880, Teil 4
Artikelnr: 1021919 112

Online-Preis:

Verfügbar in 8-10 Arbeitstagen

Anwendung
Für Vierkantstähle. Für Überkopfarbeiten.

Ausführung
  • Form C4, axial links
  • Kurze Ausführung
  • 20MnCr5 gehärtet auf 60 +/- 2 HRC
  • Komplett brüniert und sämtliche Funktionsflächen geschliffen
  • Mit Kugelspritzdüse und Gewindeanschluss für Rohrverschraubungen


Marke: LIZZARD
VDI Aufnahmedurchmesser (VDI Aufnahmedurchmesser d): 40 mm
Höhe (h1): 25,5 mm
Form: C4 L Überkopf
Breite (b): 90 mm
Breite 2 (b1): 25 mm
Halterbreite (b2): 47,5 mm
Halterauflagenlänge (l2): 12,5 mm
Höhe 2 (h3): 48 mm
Höhe 3 (h4): 42,5 mm
Länge (l): 85 mm
DIN: 69880-1

EAN-Nr.: 4024496065905

Produktdatenblatt
