Vierkant-Queraufnahme, Schaft-Ø 50 mm, lang 130 mm, rechts, Form B5, DIN 69880

Vierkant-Queraufnahme, Schaft-Ø 50 mm, lang 130 mm, rechts, Form B5, DIN 69880

Vierkant-Queraufnahme, Schaft-Ø 50 mm, lang 130 mm, rechts, Form B5, DIN 69880
Artikelnr: 1021905 313

Online-Preis:

Verfügbar in 8-10 Arbeitstagen

Anwendung
Für die Außenbearbeitung. Für Vierkantstähle.

Ausführung
  • Form B5, radial rechts
  • Lange Ausführung
  • 20MnCr5 gehärtet auf 60 +/- 2 HRC
  • Komplett brüniert und sämtliche Funktionsflächen geschliffen
  • Mit Kugelspritzdüse und Gewindeanschluss für Rohrverschraubungen


Marke: LIZZARD
VDI Aufnahmedurchmesser (VDI Aufnahmedurchmesser d): 50 mm
Form: B5 R
Höhe (h1): 32 mm
Breite (b): 130 mm
Halterbreite (b2): 80 mm
Breite 2 (b1): 16 mm
Höhe 2 (h3): 35 mm
Höhe 3 (h4): 60 mm
Halterauflagenlänge (l1): 30 mm
Länge (l): 55 mm
DIN: 69880-1

EAN-Nr.: 4024496065585

Produktdatenblatt
Ausführungen
loading
Schlagworte:

Das könnte Sie auch interessieren

  • VHM-Bohrnutenfräser zyl./6535 HA kurz 2 Schneiden Z-Schnitt P20-K40 10 mm
  • VHM-Bohrnutenfräser zyl./6535 HA kurz 3 Schneiden Z-Schnitt P20-K40 10 mm
  • VHM-Bohrnutenfräser zyl./6535 HA kurz 4 Schneiden Z-Schnitt P20-K40 12 mm
  • VHM-Bohrnutenfräser zyl./6535 HA kurz 4 Schneiden Z-Schnitt P20-K40 20 mm
  • ATORN Mini-Schneideinsatz AVR 8,0 mm B3.0 L27 HW5615
  • LIZZARD Spannzange ER 20 HP Ø 3,0 Rundlauf 0,005 mm
  • LIZZARD Spannzange ER 32 HP Ø 20,0 Rundlauf 0,005 mm
  • ATORN Flächenspannfutter SK40 (ISO 7388-1) Durchmesser 25 mm A=200 mm KKB
  • Vierkant-Queraufnahme, Schaft-Ø 50 mm, lang 130 mm, rechts, Form B7, DIN 69880

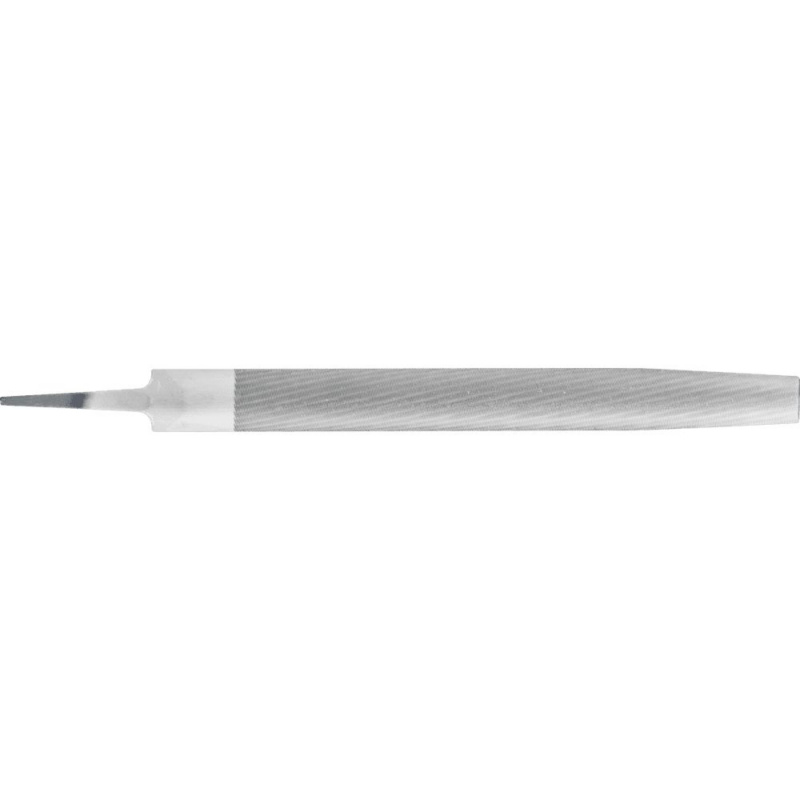

  • Werkstattfeile Halbrund-Spitz 300mm Hieb 3 Feinbearbeitung / Schlichten
