Vierkant-Queraufnahme, Schaft-Ø 30 mm, lang 100 mm, rechts, Form B5, DIN 69880

Vierkant-Queraufnahme, Schaft-Ø 30 mm, lang 100 mm, rechts, Form B5, DIN 69880

Vierkant-Queraufnahme, Schaft-Ø 30 mm, lang 100 mm, rechts, Form B5, DIN 69880
Artikelnr: 1021905 311

Online-Preis:

Noch vorrätig: 1

Anwendung
Für die Außenbearbeitung. Für Vierkantstähle.

Ausführung
  • Form B5, radial rechts
  • Lange Ausführung
  • 20MnCr5 gehärtet auf 60 +/- 2 HRC
  • Komplett brüniert und sämtliche Funktionsflächen geschliffen
  • Mit Kugelspritzdüse und Gewindeanschluss für Rohrverschraubungen


Marke: LIZZARD
VDI Aufnahmedurchmesser (VDI Aufnahmedurchmesser d): 30 mm
Form: B5 R
Höhe (h1): 20 mm
Breite (b): 100 mm
Halterbreite (b2): 65 mm
Breite 2 (b1): 10 mm
Höhe 2 (h3): 28 mm
Höhe 3 (h4): 38 mm
Halterauflagenlänge (l1): 22 mm
Länge (l): 40 mm
DIN: 69880-1

EAN-Nr.: 4024496065561

Produktdatenblatt
Ausführungen
loading
Schlagworte:

Das könnte Sie auch interessieren

  • NC-Anbohrer VHM 90 Grad Durchmesser 16 mm x 115 mm HB-Schaft
  •
    NC-Anbohrer VHM 120 Grad Durchmesser 16 mm x 115 mm HB-Schaft
  •
    NC-Anbohrer VHM 120 Grad TiAlSiN Durchmesser 4 mm x 55 mm HA-Schaft
  •

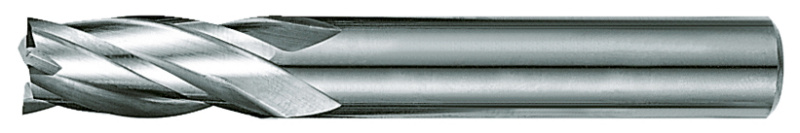

    VHM-Bohrnutenfräser zyl./6535 HA kurz 2 Schneiden Z-Schnitt P20-K40 16 mm
  •

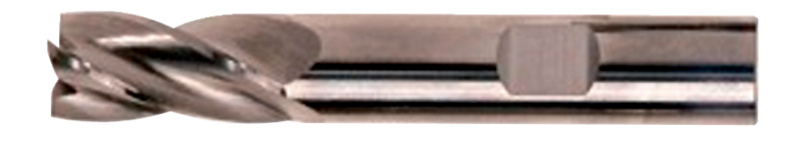

    VHM-Bohrnutenfräser zyl./6535 HA lang 4 Schneiden Z-Schnitt P20-K40 12 mm
  •
