ATORN Schrumpffutter HSK63 (ISO 12164) KKB Durchmesser 20 mm A=120 mm

ATORN Schrumpffutter HSK63 (ISO 12164) KKB Durchmesser 20 mm A=120 mm

ATORN Schrumpffutter HSK63 (ISO 12164) KKB Durchmesser 20 mm A=120 mm
Artikelnr: 1021808 211

Online-Preis:

Verfügbar in 5-7 Arbeitstagen

Anwendung
Zum Spannen von Fräsern und Bohrern mit Zylinderschaft in Toleranz h6. Geeignet zum Schrumpfen auf induktiven Kontakt- und Heißluftgeräten.

Ausführung
  • Garantierte höchste) Rundlaufgenauigkeit 0,003 mm
  • Ein- und Ausschrumpfen von HM und HSS-Werkzeugen
  • Härte 52 + 2HRC
  • Kühlmitteldruck maximal 80 bar
  • Verstellweg 10 mm, beidseitig einstellbar
  • 4 zusätzliche Bohrungen zum Feinwuchten
  • Mit Balluff-Chip-Bohrung
  • Wiederverschließbare Kühlkanalbohrungen
  • Wesentlich bessere Dämpfung aufgrund der Geometrie

Vorteil
  • Hohe übertragbare Drehmomente
  • Hohe Zerspanleistung, Perfekt für HSC-Bearbeitung
  • Schont Spindel und Maschine
  • Ideal für hohe Drehzahlen
  • Bessere Oberflächengüte

Lieferung
1 Stück Schrumpffutter HSK63 (ISO 12164)

Hinweis
Alte Norm DIN 69871 wurde durch ISO 12164 ersetzt.
Vor dem Schrumpfvorgang bitte die Verschlussschrauben der Kühlkanalbohrungen entfernen.

Marke: ATORN
Werkzeugaufnahme: HSK 63
Spanndurchmesser (d): 20 mm
Auskraglänge (A): 120 mm
Durchmesser verjüngt (d2): 33 mm
Durchmesser (d3): 42 mm
Einspanntiefe (l2): 52 mm
Passend für Gewinde ( G): M16 x 1
Verstellweg max. (V): 10 mm
Rundlauftoleranz: 0,003 mm
Kühlmittelzufuhr: KKB
Wuchtgüte: G 2,5 bei 25000 1/min

ATORN-Nr.: 21044751

EAN-Nr.: 4050293370324

Produktdatenblatt
Ausführungen
loading
Schlagworte:

Das könnte Sie auch interessieren

  • LIZZARD Folienband in Box 150x2500 mm unlegiert Stärke 0,200 mm
  •

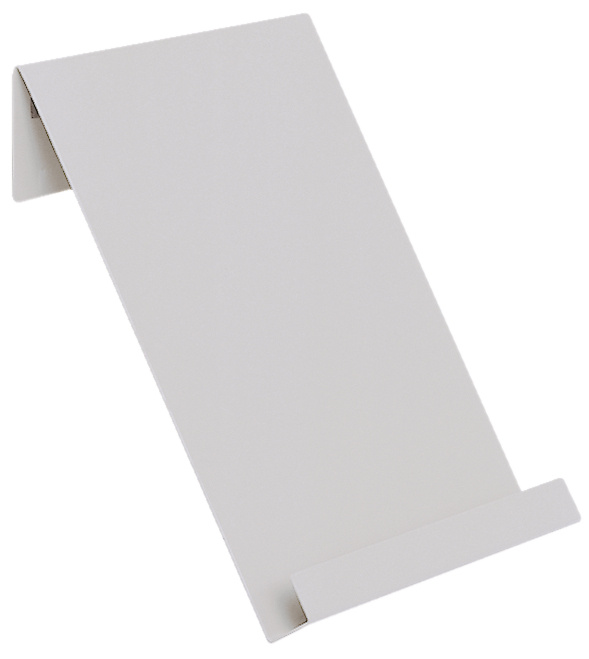

    Formularhalter DIN A 4 für Lochplatten mit Loch 10x10 mm 220x310 mm
  •
