ATORN Schrumpffutter HSK63 (ISO 12164) KKB Durchmesser 12 mm A=90 mm

ATORN Schrumpffutter HSK63 (ISO 12164) KKB Durchmesser 12 mm A=90 mm

ATORN Schrumpffutter HSK63 (ISO 12164) KKB Durchmesser 12 mm A=90 mm
Artikelnr: 1021808 107

Online-Preis:

Verfügbar in 5-7 Arbeitstagen

Anwendung
Zum Spannen von Fräsern und Bohrern mit Zylinderschaft in Toleranz h6. Geeignet zum Schrumpfen auf induktiven Kontakt- und Heißluftgeräten.

Ausführung
  • Garantierte höchste) Rundlaufgenauigkeit 0,003 mm
  • Ein- und Ausschrumpfen von HM und HSS-Werkzeugen
  • Härte 52 + 2HRC
  • Kühlmitteldruck maximal 80 bar
  • Verstellweg 10 mm, beidseitig einstellbar
  • 4 zusätzliche Bohrungen zum Feinwuchten
  • Mit Balluff-Chip-Bohrung
  • Wiederverschließbare Kühlkanalbohrungen
  • Wesentlich bessere Dämpfung aufgrund der Geometrie

Vorteil
  • Hohe übertragbare Drehmomente
  • Hohe Zerspanleistung, Perfekt für HSC-Bearbeitung
  • Schont Spindel und Maschine
  • Ideal für hohe Drehzahlen
  • Bessere Oberflächengüte

Lieferung
1 Stück Schrumpffutter HSK63 (ISO 12164)

Hinweis
Alte Norm DIN 69871 wurde durch ISO 12164 ersetzt.
Vor dem Schrumpfvorgang bitte die Verschlussschrauben der Kühlkanalbohrungen entfernen.

Marke: ATORN
Werkzeugaufnahme: HSK 63
Spanndurchmesser (d): 12 mm
Auskraglänge (A): 90 mm
Durchmesser verjüngt (d2): 24 mm
Durchmesser (d3): 32 mm
Einspanntiefe (l2): 47 mm
Passend für Gewinde ( G): M10 x 1
Verstellweg max. (V): 10 mm
Rundlauftoleranz: 0,003 mm
Kühlmittelzufuhr: KKB
Wuchtgüte: G 2,5 bei 25000 1/min

ATORN-Nr.: 21044746

EAN-Nr.: 4050293370164

Produktdatenblatt
Ausführungen
loading
Schlagworte:

Das könnte Sie auch interessieren

  • ATORN Flächenspannfutter SK40 (ISO 7388-1) Durchmesser 25 mm A=200 mm KKB
  •
    Werkzeugaufnahme DIN 69871 AD/B für Einschraubfräser SK40 M6 6,5x94mm
  •
    Steckregal-Anbaufeld CLIP RAL7035 2500x1000x400mm mit 6 Böden
    232,76 €
  • PowerCap® Infinity® Ersatz-Akku
  •
    Mobilzusatz 555x736x150 mm RAL 7035 lichtgrau für Schrank 555 mm
  •
    ATORN Quernut-Aufsteckfräsdorn BT40 (ISO 7388-2) Durchmesser 16 mm A=130 mm
  •
    ATORN Flächenspannfutter SK40 (ISO 7388-1) Durchmesser 14 mm A=200 mm KKB
  •
    ATORN Schrumpffutter HSK63 (ISO 12164) Durchmesser 10 mm A=85 mm
  •
    Schaftfräser zyl./1835 B DIN 844 B Typ N lang 4 Schn. Z-Schnitt HSS-E 16 mm
  •

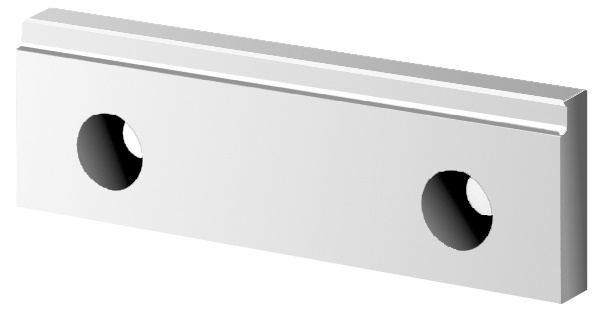

    Spannbacke mit Stufe für Kat.-Nr. 27724 101 Backenbreite 125 mm
  •
