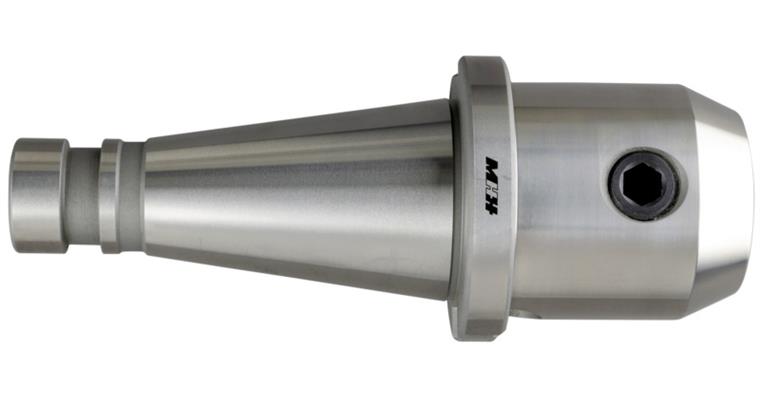

Fräseraufnahme DIN 2080 A SK 50 /M 24 für Fräserschaft-Ø 18 mm
Artikelnr: 1021630 407
Online-Preis:
Katalogpreis:
Sie sparen:
Wird für Sie bestellt.
Mindestbestellmenge: 1
Beschreibung
AnwendungZum Spannen von Werkzeugen mit seitl. Mitnahmefläche nach DIN 1835 B und DIN 6535 HB.
Ausführung- Steilkegel mit Innenanzugsgewinde und Ringnut
- Legierter Einsatzstahl, min. Zugfestigket 950 N/mm²
- Kegelwinkeltoleranz genauer als AT3
- Einsatzgehärtet 60-2 HRC
- Funktionsflächen geschliffen
- Ausführung Steilkegel mit Innenanzugsgewinde. Verwendung Für Werkzeugmaschinen mit manuellem Werkzeugwechsel. Werkzeugbeschreibung: Für Fräser mit Zylinderschaft und Spannfläche(n) nach DIN 1835 B, 6538 HB. Spannung durch seitliche Klemmschraube(n). Einsatzstahl, Funktionsflächen gehärtet und geschliffen. Kegelwinkeltoleranz nach AT 3. Rundlaufabweichung des Kegels zu Ø d = 0,003 mm.
Technische Daten
Marke: HHW
Norm Schaftausführung: DIN 2080
Werkzeugaufnahme: SK 50
Spanndurchmesser: 18,0 mm
Außendurchmesser: 50,0 mm
Auskraglänge: 63,0 mm
DIN: 2080
Anzugsgewinde: M24
Gewindeabmessung: M14
Kühlmittelzufuhr: Extern
Rundlaufgenauigkeit max.: 0,003 mm
Wuchtgüte: G 6,3 bei 7000 1/min
Schlagworte: Werkzeugaufnahme,
