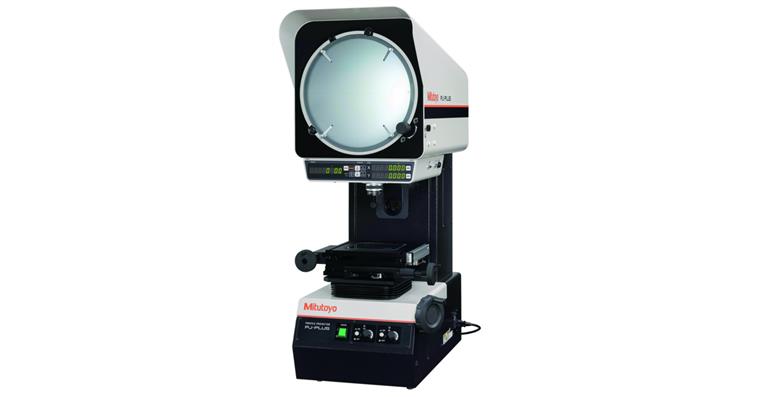

Profilprojektor PJ-P1010A 100x100 mm

Profilprojektor PJ-P1010A 100x100 mm

Profilprojektor PJ-P1010A 100x100 mm
Artikelnr: 1001360 575

Online-Preis:

Verfügbar in 11-13 Arbeitstagen

Anwendung
Zur Geometrieprüfung und optischen 2D-Vermessung von z.B. Längen, Durchmessern, Radien und Winkeln an kleinen bis mittelgroßen Werkstücken in der Fertigung und im Messraum.

Ausführung
  • LED-Durch- und Auflichtbeleuchtung mit stufenloser Lichtstärkenreglung für lange Lebensdauer bei geringem Stromverbrauch
  • 10-fach Standard-Objektiv
  • Fadenkreuz-Bildschirm, 360° drehbar mit Feinverstellung und Klemmfunktion
  • Integrierte, große Digitalanzeige für X-und Y-Achsposition und Bildschirmrotation
  • Klare Abbildung über den gesamten Bildschirm-Ø von 315 mm
  • Telezentrisches Beleuchtungssystem für gleichmäßige Ausleuchtung

Vorteil
  • Besonders leise und schmutzunempfindlich durch lüftierloses Gehäusedesign
  • Energiesparend durch LED-Beleuchtung
  • Sehr gute Vergrößerungsgenauigkeit im Durchlicht ±0,1% oder besser
  • Sehr gute Vergrößerungsgenauigkeit im Auflicht ±0,15% oder besser


Messbereich X-Achse: 100 mm
Messbereich Y-Achse: 100 mm
Anzeige Winkel min./max.: 0-360 Grad(degree)
Ziffernschrittwert: 0,001 mm
Bildschirmdurchmesser: 315 mm
Messtischnutzfläche: 142 x 142 mm
Messtischfläche: 250 x 250 mm
Arbeitsabstand bei Objektiv 10x: 66 mm
Auflicht: LED mit einstellbarer Kondensorlinse
Vergrößerungsfehler Auflicht: <= +/- 0,15 %
Durchlicht: LED telezentrisch
Vergrößerungsfehler Durchlicht: <= +/- 0,1 %
Objektiv-Vergrößerung: 10x
Fokussierung: Manuell
Werkstückgewicht max.: 10 kg
Werkstückhöhe max. bei verwendetem Objektiv 10x: 91 mm
Ziffernschrittwert Winkelanzeige: 1´/0,01° umschaltbar
Kantensensor: Optional

Hersteller-Teilenummer: 302-801-10

EAN-Nr.: 4946368848181

Produktdatenblatt
